產品介紹

一、產品簡介：

翻斗式雨量計為降水量測量一次儀表，其性能符合**標準 GB/T 21978.2－2014《降水量觀測

要求》要求。

本儀器的核心部件翻斗采用了三維流線型設計，使翻斗翻水更加流暢，且具有自滌灰塵、

容易清洗的功能。脈沖轉 485 信號輸出，可直接讀取降雨量，無需二次計算，簡單方便。

二、產品特點

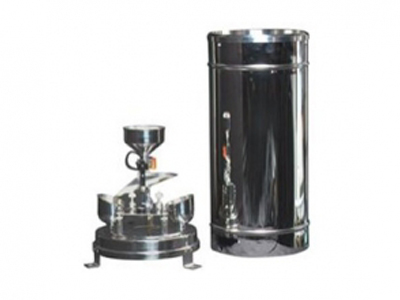

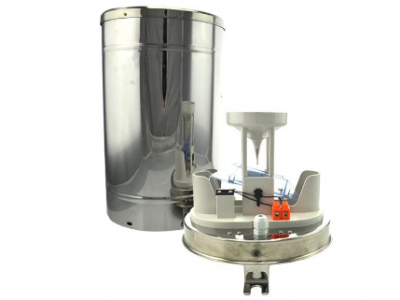

本儀器由外殼、過濾器、集雨器、漏斗、翻斗、接線端子、腿部支架、 干簧管、控制盒、雨量計底座等組成。其中，雨量計底座上安裝有翻斗軸、圓水平泡、干簧管支架和信號輸出端子。與其它翻斗式雨量計不同，本儀器的翻斗軸套為一體化定位結構，翻斗通過翻斗軸安裝在軸軸承中，本儀器出廠時內部結構裝配完成，不需要再進行內部結構的現場安裝，給現場安裝帶來了方便。

本儀器的翻斗為三維流線型設計，并設計有下垂式弧面導流尖，其造型美觀流暢、翻水性能更好且易清洗維護。

本儀器的翻斗上裝有恒磁鋼，干簧管支架上裝有干簧管，儀器出廠時磁鋼與干簧管均已調整在合適的耦合距離上，使儀器輸出信號與翻斗翻轉次數有確定的比例關系。儀器兩路信號輸出中的一路用作現場記數，另一路用作遙測報信。本儀器與遙測終端機連接時，應配有匹配的接口電路，以防止因干簧管抖動和因翻斗回跳引發的計數、報訊錯誤。

三、產品技術指標：

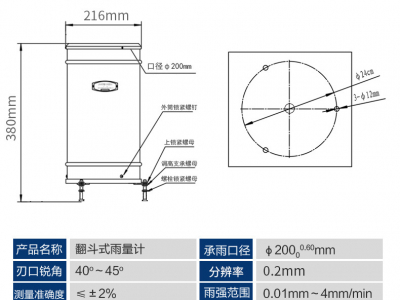

承雨口徑：φ200mm； 刃口銳角：40°～45°

分辨率：0.2mm；

測量準確度：≤±2%（室內人工降水、以儀器自身排水量為準）

雨強范圍：0mm～4mm/min（允許通過***大雨強 8mm/min）

通訊方式：485 通訊（標準 MODBUS-RTU 協議）

***大功耗：0.24W

環境溫度：0～50℃

相對濕度：<95%(40℃)

供電范圍：10~30V
