一、概述

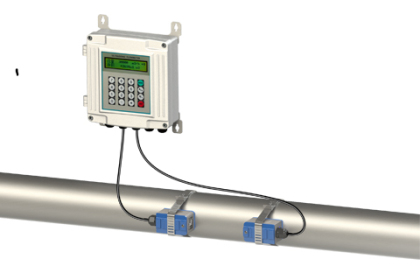

只需粘貼在管道表面即可完成各種液體的流量測量，與傳統流量計相比，它無需斷管斷流，安裝方便快捷，正真實現了無損安裝。
二、工作原理
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間完全相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
其關系符合下面表達式：
其中：θ 為聲束與液體流動方向的夾角
M為聲束在液體的直線傳播次數
D 為管道內徑
Tup 為聲束在正方向上的傳播時間
Tdown 為聲束在逆方向上的傳播時間 ΔT=Tup –Tdown
三、產品特點
?。?）***測量，線性度優于0.5%，重復性精度優于0.2%，測量精度優于±1%
?。?）探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。
（3）測量范圍大，選用不同型號的傳感器，可以實現口徑DN15-DN6000mm管道流量的測量。
?。?）支持中文或英文菜單。不同版本的流量計，可支持中文或英文菜單，方便快捷。
（5）可靠性強，采用低電壓，多脈沖發射電路測量精度，使用壽命以及可靠性大幅提高。
?。?）抗干擾能力強，采用雙平衡信號差分發射，接受電路，有效抵御變頻器，電視塔，高壓線等強干擾源。
?。?）強大的記憶能力，自動記憶前64日，前64月，前5年的累計流量，自動記憶前64次來電和斷電時間和流量，自動記憶前64日流量計的工作狀態是***正常。
?。?）內置遠程通信模塊，可制各種通信協議。（METER-BUS協議，MODBUS協議，富士拓展協議，簡易水表協議）
（9）RS232/RS485輸出，4-20MA脈沖輸出。
四、基礎參數
項 目 | 性能參數 |
精 度 | ±1% |
流速范圍 | 0-±10m/s，正反向測量 |
管道口徑 | DN15-DN6000 |
流體種類 | 水、海水、污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻液體 |
管道材質 | 鋼、不銹鋼、鑄鐵、銅、PVC、鋁、玻璃鋼、等一切質密管道 |
信號輸出 | 1路4-20mA電流輸出，阻抗0-1K，精度0.1% 1路OTC脈沖輸出，脈沖寬度6-1000ms 1路繼電器輸出 |
信號輸入 | 3路4-20mA電流輸入，可做數據* 連接三線制PT100鉑電阻，實現熱量測量 |
通訊接口 | 隔離RS-485串行接口，支持MODBUS協議 |
供電方式 | DC8-36V或AC85-264V |
五、工作環境
主機 | 傳感器 | |
防護等級 | - | - |
濕度 | ≤80%RH | |
溫度 | -20-60℃ | -40-160℃ |
