RM-1000型多普勒污水流量計

一、產品簡介產品根據超聲多普勒效應原理測量流速，并可通過壓力傳感器測量水位和溫度傳感器測得水體溫度。殼體采用PVC?塑料能夠有效防水密封。殼體長25厘米、高度3厘米、寬度7厘米?？梢栽诿髑捅容^大的管道內測量流速。u?采用&nbs

13954204556

聯系我們

產品介紹

一、產品簡介

產品根據超聲多普勒效應原理測量流速，并可通過壓力傳感器測量水位和溫度傳感器測得水體溫度。殼體采用PVC 塑料能夠有效防水密封。殼體長25厘米、高度3厘米、寬度7厘米。可以在明渠和比較大的管道內測量流速。

u 采用 Modbus 通信協議，利用 RS485 總線進行通信。

u 數據采集上位機。能夠?qū)崿F(xiàn)一對多使用（一臺上位機掛載多個從機）。

u 產品通信命令簡單。

u 水下傳感器設備安裝方便。有金屬底座固定裝置，安裝簡單。

u 設備全部采用電子設計，寬電壓供電、低功耗，無機械部件。具有測量準確、穩定的優點，可靠性高，抗干擾性強。

u 應用范圍廣泛?？梢栽谧詠?lái)水到黃河水的各種水環境中應用。

二、產品原理

   多普勒流速儀原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率就會和超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加， 由此測出多普勒頻移，也就測出了多普勒海流儀所處點水的流速。

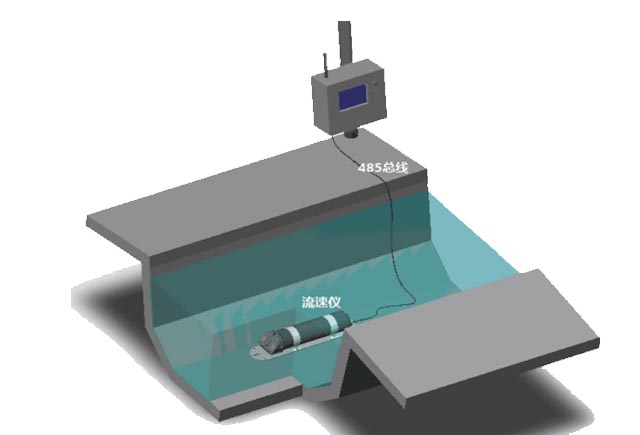

主要用于灌溉明渠，市政下水管道，水文流域等場合。特別適合低水位的場合，水位超過 15 厘米就可以工作。在規則的管道、渠道，通過流速儀上的壓力傳感器測得水深，超聲傳感器測得流速，可以方便地計算出流量。

三、產品技術指標

表 1 測量指標

內容

范圍

精度

流速范圍（m/s）

0.02～5.00

±1.0%±1cm/s

水溫測量（℃）

-10～60

±1（℃）

水深測量范圍

0.05～10

0.5%±0.5cm

表2 性能指標




電氣內容

范圍

備注

工作電壓（V）

7.2～15

DC

流耗（mA）

<=85毫安（發射瞬間）

12V 供電



工作水深



0.15～50



根據用戶要求可以修改

數據更新周期

8 秒

默認

尺寸

長25厘米、寬7厘米、高3厘米
