產品根據超聲波多普勒效應原理測量流速，并可通過壓力傳感器測量水位和溫度傳感器測得水體溫度。殼體采用PVC 塑料，能夠有效防水密封。內部采用12V可充電電池供電。
u 采用 Modbus 通信協議，利用 RS485 總線進行與手持機通信。

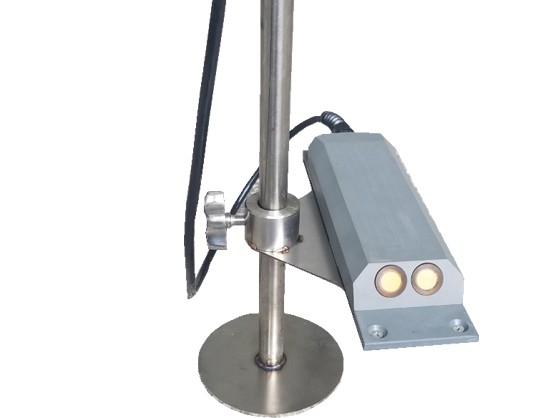

u 水下傳感器設備安裝方便。有金屬底座固定裝置，安裝簡單。
u 設備全部采用電子設計，寬電壓供電、低功耗，無機械部件。具有測量準確、穩定的優點，可靠性高，抗干擾性強。
u 應用范圍廣泛?？梢栽谧詠?lái)水到黃河水的各種水環境中應用。
多普勒流量計原理：當超聲波聲源和觀察者做相對運動時，觀察者接收到的頻率就會和超聲波聲源頻率不同。因此，相對于超聲波換能器的隨水移動的小顆粒、小氣泡也會使換能器接收頻率的改變，且隨水中懸浮運動速度的增加而增加， 由此測出多普勒頻移，也就測出了多普勒流速儀所處點水的流速。再乘以渠道的截面積，得到流量信息。
主要用于灌溉明渠，市政下水管道，水文流域等場合。特別適合低水位的場合，水位超過 15 厘米就可以工作。在規則的管道、渠道，通過流速儀上的壓力傳感器測得水深，超聲傳感器測得流速，計算出流量。
因?yàn)槎嗥绽樟魉贉y(cè)量要用到水中聲音傳播的速度，而聲音在水中傳播速度與水溫密切相關，因此內置了溫度傳感器用于溫度測量，進而修正聲速。
液位深度測量采用了壓力傳感器，測量流速傳感器所處位置距離液面的距離。
手持機內存有梯形、矩形、圓形等渠道剖面模型，可以方便計算出常見渠道的流量。
內容 | 范圍 | 精度 |
流速范圍（m/s） | 0.02米/秒～5.00米/秒 | ±1.0%±1cm/s |
水溫測量（℃） | -10℃～60℃ | ±1（℃） |
水深測量范圍 | 0.05米～10米 | 0.5%±0.5cm |
瞬時流量范圍： | 1升/秒～99.99立方米/秒 | |
累計流量 | 0.1立方米～999999立方米 |
2 性能指標
電氣內容 | 范圍 | 備注 |
工作電壓（V） | 7.2V～15V | DC |
流耗（mA） | <=65毫安（發射瞬間） | 12V 供電 |
工作水深 |
0.15米～50米 | |
數據更新周期 | 8 秒 | 默認 |
1.內置可充電電池，充電一次連續使用時間：24小時；
2.手持機存儲：32M字節，RS232串口讀取存儲數據；
3.電纜默認長度：10米；
3.不銹鋼測量支架高度 2米；
4.液晶顯示為128*128點陣。
5.手提箱長寬高：72厘米*32厘米* 26厘米
