一、產品簡介 ：

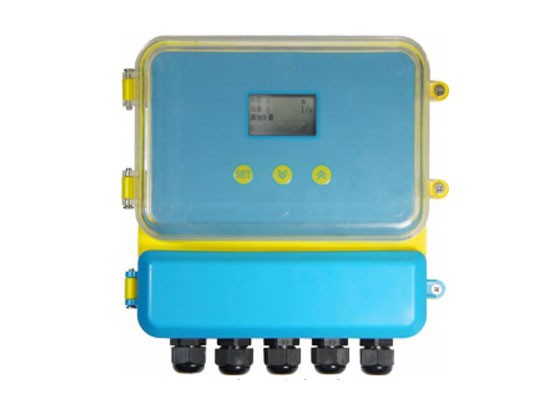

本產品是在自然水域或者渠道、管道中測量水的流速、流量的傳感器。流量計分為傳感器、主機兩部分，中間用電纜連接。能夠在渠道、河道中測量水的流速、流量，水位要比傳感器高 20 厘米以上。能夠在管道、暗渠中測量水的流速、流量，水位要比傳感器高 20 厘米以上，管道內徑要≥500 毫米。
二、 工作原理 ：

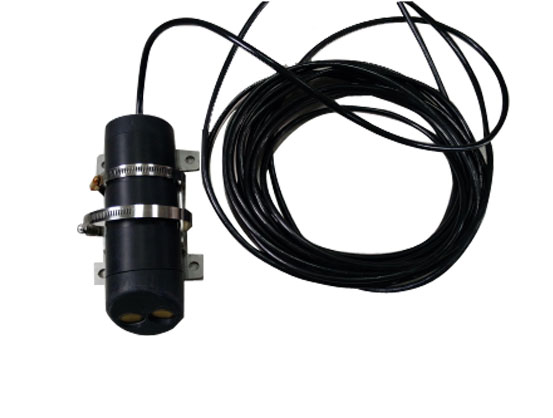

傳感器有兩個換能器，一個發射，一個接收。當傳感器正對著水流方向，也就是逆流測量的前提下：
1.水流靜止情況下，接收到的頻率跟發射頻率一樣。
2.流速越快，接收傳感器接收到的頻率越快，會高于發射的頻率。
3.流速越慢，接收傳感器接收到的頻率越慢，但是會高于發射的頻率。
當傳感器順著水流方向測量的前提下：
1.水流靜止情況下，接收到的頻率跟發射頻率一樣。
2.流速越快，接收傳感器接收到的頻率越快，但是會低于發射的頻率。
3.流速越慢，接收傳感器接收到的頻率越慢，但是會低于發射的頻率。
從上面這個就可以通過硬件和軟件計算出水流流速和水流方向。
安裝使用時必須要將傳感器正對著水流方向。
三、技術參數
1.結構：分體式
2.測量種類：流速、流量、水深、水溫
3.防護等級：IP68
4.用途：在線式測量
5.流速測量范圍：標配是 0.03m/s～5.00m/s(傳感器以上水深：20cm)； 可以訂做其他流速范圍。
6.流速測量分辨率：1mm/s；
7.流速測量精度：測量流速的±2～4% ；
8.水深測量：0.02m～10.00m；分辨率：2mm 精度：±0.5%；
9.溫度范圍：0～60oC；分辨率：0.1oC；
10.流量范圍：10 升/秒～99999999 立方米/小時
11.供電：電池供電，12VDC；
12.輸出信號(電池供電)：RS485；
13.RS485 輸出信號內容：流速、瞬時流量、累積流量、水位、溫度
14.輸出信號(外供電)：4-20mA；
15.4-20ma 輸出信號內容：瞬時流量
16.傳感器和變送器之間電纜長度：10 米；
17.被測水道類型：管道，渠道，天然的溪流、河流；
18.液體酸堿度要求：PH 值在 6～8 之間，對傳感器無腐蝕性。
19.液體溫度要求：0～50℃
20.液體壓力要求：自然環境狀態下，1 個標準大氣壓
21.對于流量計供電是 11～14VDC，供電電流 250mA。
22.連續工作功耗：14V×250ma=14V×0.2*=3.50W。
